Программный комплекс «Программное обеспечение станции ГТИ» – ПК «ПОСТ ГТИ»

Компания «Петровайзер» разработала новое программное обеспечение для станций ГТИ, поддерживающее современные компьютерные технологии и решающее современные задачи для качественного проведения услуг сервиса ГТИ.

ПК «ПОСТ ГТИ» включен в Единый реестр российских программ для электронных вычислительных машин и баз данных по Приказу Минцифры России от 06.05.2021 № 435 Приложение №1, реестровый №10461

ПК «ПОСТ ГТИ» предназначен для приёма различных типов данных (технологических, геологических, ГИС и других служб буровой площадки), обработки, сохранения, подготовки отчетов, визуализации данных на станции ГТИ, вывода информации на экраны удаленных рабочих мест буровой площадки (представителя компании, супервайзера, бурового мастера, геолога, инженера по растворам) и предоставления данных для сторонних потребителей.

Станция ГТИ с помощью присоединенного внешнего и встроенного оборудования осуществляет:

  • Приём данных от внешних устройств, датчиков, газоаналитического оборудования, ЗТС, промышленных контроллеров (OPC, MODBUS) и других источников данных.
  • Обработку поступающих исходных данных (фильтрация, усреднение, сглаживание).
  • Первичное резервирование исходных данных на диск для обеспечения надежности сбора и сохранения данных.
  • Ввод и сохранение настроек, справочных данных, параметров ручного ввода. Загрузку исходных данных из Excel-файлов, например, данные инклинометрии или ГИС.
  • Обработку поступающих данных по заданному списку методик и алгоритмов. Перечень методик обработки данных может расширяться по мере необходимости.
  • Сохранение данных в базу данных (БД) в масштабе времени и глубины. Разделение данных по наборам данных: ГТИ, ГИС, цементирование и т.д.
  • Визуализацию данных в различных представлениях, в масштабе времени и глубины. Отображение мнемосхем процессов.
  • Контроль выхода значений параметров за установленные границы, контроль смены технологических операций, звуковое оповещение пользователей об этих и других важных событиях при работе станции ГТИ.
  • Просмотр данных на любом компьютере локальной сети и на нескольких мониторах одного компьютера.
  • Формирование данных для печати и печать данных.
  • Автоматическое и по команде пользователя формирование отчетов.
  • Локальное и внешнее управление станцией ГТИ.
  • Разграничение доступа к изменению установок и настроек станции ГТИ.
  • Автоматическое ведение журнала операций по строительству скважины.
  • Автоматическое ведение журналов работы сервисов и приложений.

Схема программного обеспечения станции ГТИ

«Диспетчер Кодов» обеспечивает сбор и сохранение исходных данных, полученных от датчиков, в их первоначальном виде. Хранение таких данных ограничено по времени и исходно составляет 5 суток.

«Обработка и анализ данных» синхронизирует и обрабатывает данные из Базы Кодов. К обработке данных подключаются внешние расчетные модули, которые могут сохранять свои данные в отдельные наборы данных. В итоге, после цикла обработки, данные сохраняются в Базу Данных. Так как исходные данные уже хранятся в Базе Кодов, то мы имеем возможность, по необходимости, приостанавливать обработку данных на некоторое время без какой-либо потери данных.

«Сервер приложений» обеспечивает данными внешние программы просмотра, печати, подготовки отчетов, поставки данных по стандартным протоколам.

Клиенты буровой площадки (буровой мастер, супервайзер) пользуются исключительно интернет-браузером для просмотра данных. Никакое программное обеспечение на их компьютер не устанавливается.

Специалисты сервиса ГТИ, находящиеся в офисе, при наличии удалённого доступа на сервер ГТИ могут контролировать и помогать решать проблемы прямо из офиса. Такой подход ускоряет решение проблем и повышает качество сервиса ГТИ за счет постоянного контроля работы станций ГТИ со стороны их руководства.

Основной набор функций станции ГТИ

  • Сбор и обработка данных с технологических датчиков буровой площадки.
  • Автоматическое распознавание технологических операций.
  • Расчет и автоматический анализ данных в реальном времени.
  • Контроль выхода значений параметров за установленные границы, контроль смены технологических операций.
  • Двойное резервирование данных в процессе сбора. Возможность создавать архивы данных с заданной периодичностью.
  • Автоматическое ведение журнала операций по строительству скважины.
  • Локальное и внешнее управление станцией ГТИ.
  • Многоязычный интерфейс. На данный момент поддерживает русский и английский.
  • Формирование данных для печати и печать данных.
  • Автоматическое и по команде пользователя формирование отчетов.
  • В расчетных модулях собраны основные алгоритмы и методики, позволяющие безопасно и качественно проводить технологические операции в процессе строительства скважины. Экраны просмотра реально-временных данных разделены по расчетным модулям для более детальной визуализации их исходных данных и получаемых результатов.
  • Автоматическое взвешивание колонны

    Вес буровой колонны определяется:

    • Расчетом по весу элементов, введенных в компоновке бурового инструмента.
    • Автоматическим взвешиванием буровой колонны.
    • Ручной установкой веса буровой колонны.

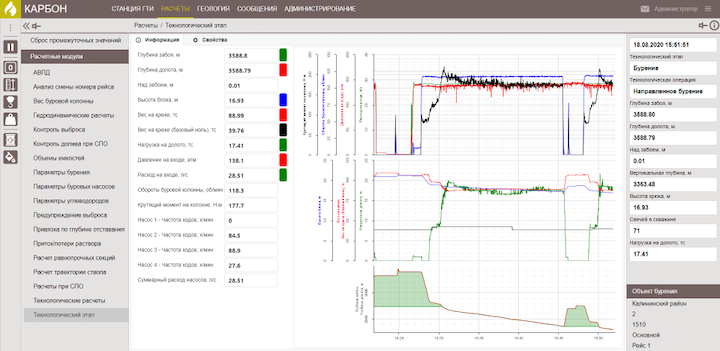

    Параметры технологического этапа

    Технологические операции программный комплекс определяет автоматически на основе показаний основных датчиков и заложенной математической модели распознавания ситуаций.

    Гидродинамические расчеты в скважине

    Потери давления рассчитываются на всех этапах движения раствора. Рассчитываются гидромониторные параметры на долоте.

    Гидродинамические расчеты по секциям

    Рассчитываются потери давления по секциям внутри бурового инструмента и в кольцевом пространстве. При спускоподъемных операциях рассчитываются «давление свабирования/поршневания» и «давление при старте/остановке» инструмента.

    Методики гидродинамических расчетов в скважине

    Реализовано 6 методик расчета потерь давления.

    В соответствии с описанием условий работы методик, программа может автоматически устанавливать метод расчета гидродинамических параметров.

    Один из результатов расчета – «Эквивалентная циркуляционная плотность раствора», которая используется в технологии равновесного бурения.

    Контроль долива при спуско-подъемных операциях

    Контроль долива раствора работает в автоматическом режиме. В начале каждой спускоподъемной операции автоматически производится сброс в «0» параметров контроля для новой операции.

    Приток/потери раствора

    Анализ притока/потерь раствора работает постоянно. При необходимости, оператор станции ГТИ может сбросить в «0» накопленные параметры.

    Расчет учитывает изменение объема бурового инструмента и объема выбуренного забоя.

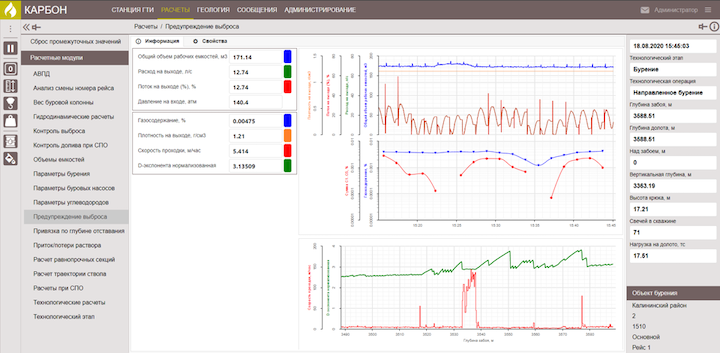

    Раннее предупреждение угрозы выброса

    Особенностью программного комплекса является наличие алгоритма анализа раннего предупреждения угрозы выброса, который позволяет обратить внимание на соответствующие параметры и принять решение о дальнейших действиях. Индикация об угрозе выброса возникает в виде анимированной картинки в интерфейсе пользователя станции ГТИ, привлекающей к себе внимание оператора.

    Привязка параметров по глубине отставания

    Контроль технологических параметров и углеводородов по глубине с отставанием показывает и сохраняет положение контролируемых меток глубины и осуществляет привязку значений параметров по окончании контроля.

    Параметры сохраняются в базу данных по глубине с отставанием.

    Расчет и предварительный анализ АВПД в реальном времени

    В реальном времени расчеты АВПД больше работают как индикатор возможного приближения к зоне. Но, с добавлением к методике дополнительных алгоритмов обработки данных, мы повышаем вероятность корректности результата.

    Расчет параметров рейса

    Еще одной особенностью программного комплекса является наличие расчета «Удельной механической энергии» долота, рентабельности дальнейшего бурения рейса и стоимости бурения.

    Расчет траектории ствола

    Программный комплекс предоставляет на выбор 6 методик расчета траектории.

    Визуализация на мобильных приложениях

    Оператор ГТИ с помощью мобильных устройств (планшет) может продолжать контроль за процессом строительства скважины, даже находясь вне станции ГТИ.

    Ввод литологии и шламограммы

    Программный комплекс сообщает геологу о выходе меток отбора шлама с заданным шагом по глубине. Геолог станции ГТИ анализирует и вводит данные по шламу. Комментарий по шламу формируется автоматически, однако здесь можно ввести дополнительный комментарий.

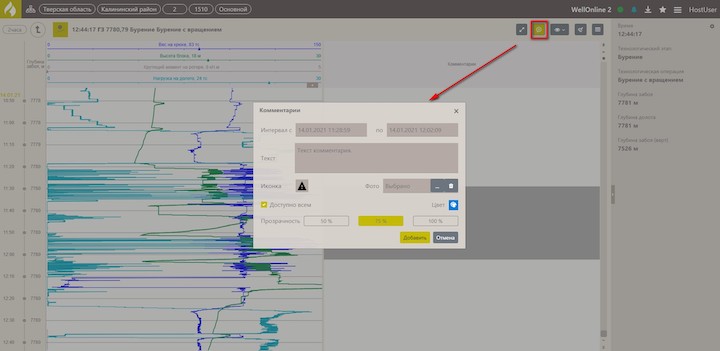

    Ввод комментариев

    В программном комплексе поддерживаются несколько типов комментариев к данным: автоматические, пользовательские и значения параметров.

    Комментарии привязываются к метке времени или глубины.

    Комментарий может содержать значок, отражающий его важность или указывающий на ситуацию. Также к комментарию может быть приложено фото.

    Комментарий может быть привязан к конкретной печатной форме.

    Ведение пооперационного описания

    В реальном времени с небольшим отставанием автоматически определяются текущие операции работ. Эти операции можно вывести отдельной колонкой на графических формах.

    В программном комплексе предусмотрена возможность ведения пооперационного описания. Операции привязываются к метке времени.

    При формировании суточного отчета ГТИ занесенные операции отображаются на вкладке «Суточный рапорт».

    Просмотр данных

    Программный комплекс визуализировать данные в различных представлениях: графическом, табличном, мнемоническом.

    • График по времени

    • График по глубине

    • Мнемосхема

    • Таблица (по глубине и по времени)

    • Траектория

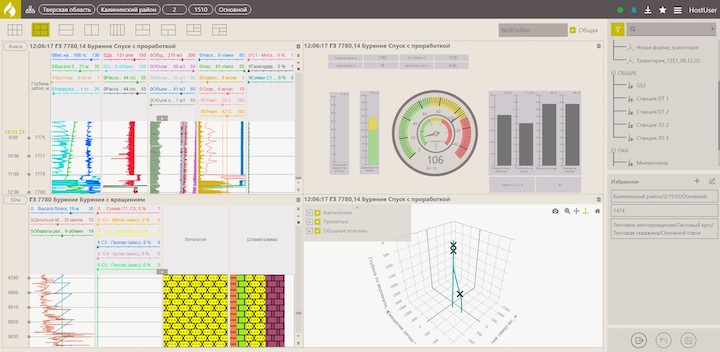

    • Возможна группировка нескольких форм в мастер-панель.

    Построение суточных и других видов отчетов

    Суточный рапорт – экспорт в MS Excel

    Диаграмма по времени, по глубине – экспорт в PDF

    Данные по времени, по глубине – экспорт в форматы MS Excel, LAS

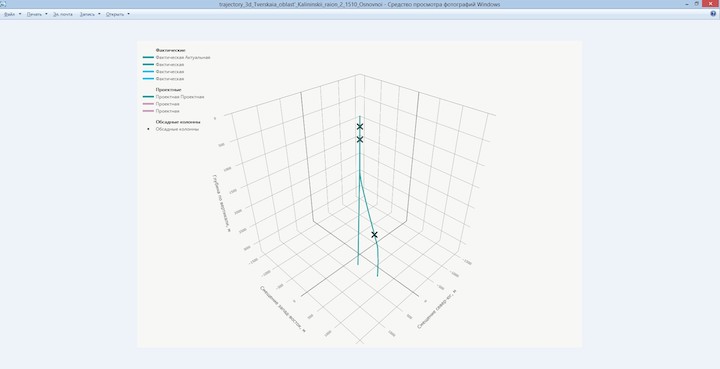

    Траектория – экспорт в формат PNG
